ماژول بلوتوث HC-05 ا HC-05 Bluetooth module

ماژول بلوتوث HC-05 ا HC-05 Bluetooth module

hc-05

ماژول بلوتوث HC-05 ا HC-05 Bluetooth module

175,000 تومان

موجود

175,000 تومان



مشخصات فنی ماژول بلوتوث HC05 همراه با برد کمکی:

  • مدل: HC-05
  • نوع ارتباط: UART
  • ورژن بلوتوث: ۲٫۰
  • دامنه ولتاژ تغذیه: ۳٫۶ الی ۶ ولت
  • حداکثر جریان مصرفی: ۵۰ میلی آمپر
  • فرکانس: ۲٫۴ گیگاهرتز
  • حساسیت: -۸۰ دسی بل میلی وات
  • حداکثر فاصله قابل پشتیبانی: ۱۰ متر
  • محدوده دمای کاری: -۲۰ الی ۷۰ درجه سانتی‌گراد
  • دارای دو مد داده و AT Command
  • دارای آنتن داخلی
  • قابلیت اتصال خودکار به آخرین دستگاه جفت شده
  • قابلیت جابه جایی بین مد فرستنده و گیرنده
  • ابعاد ماژول بدون پین هدر: ۳۸٫۵x15.5 میلی‌متر

کاربردها

  •  ولتاژ: ۳٫۶-۶ ولت
  •  حداکثر جریان: ۵۰ma
  •  فرکانس: ۲٫۴GHz
  •  کارکرد: در دو حالت master & slave
  •  نوع ارتباط با میکروکنترلر UART:
  •  بادریت های مورد پوشش: ۹۶۰۰,۱۹۲۰۰, ۳۸۴۰۰,۵۷۶۰۰,۱۱۵۲۰۰,۲۳۰۴۰۰,۴۶۰۸۰۰
  •  نوع ارتباط بلوتوث: SPP serial protocol
  •  ورژن بلوتوث: V2.0+EDR

توضیحات

ماژول بلوتوث HC-05

ماژول بلوتوث HC-05 با بورد یک ماژول بلوتوث با امکانات فراوان می‌باشد و می‌تواند در دو مد master و slave ، پورت سریال را  به صورت بی سیم در اختیار شما بگذارد از این رو می توانید از ماژول بلوتوث HC-05 در طراحی خانه‌های هوشمند ، هدست‌های بی سیم و … استفاده کنید. با استفاده از ماژول HC05 Bluetooth می‌توان دیتا را در فواصل معین ۱۰ الی ۳۳ متر با استفاده از پروتکل بلوتوث دریافت و ارسال کرد. مزیتی که ماژول بلوتوث HC05 دارد این است که می‌تواند دیتا را  از آردوینو ، میکرو کنترلر، تلفن همراه و … به  صورت سریال به ماژول انتقال داد و سپس خود ماژول دیتا را از طریق پروتکل بلوتوث ارسال خواهد کرد. همچنین می تواند دیتا را از طریق بلوتوث Bluetooth دریافت کند و سپس آن‌ها را به سریال تبدیل کرده و به کاربر تحویل دهد.

ماژول بلوتوث HC-05 یک ماژول بلوتوث ارتباط بی سیم است که برای ایجاد ارتباط بین دو دستگاه بلوتوث مورد استفاده قرار می‌گیرد. این ماژول دارای ماژول بلوتوث ۲٫۰ با فرکانس ۲٫۴ گیگاهرتز و پشتیبانی از پروتکل SPP (Serial Port Profile) است. ماژول HC-05 در حالت پیش فرض با بادریت ۹۶۰۰bps و تنظیمات UART 8-N-1 عمل می کند. دارای دو حالت Master و Slave می باشد که می توانید با تغییر تنظیمات ماژول بین این حالت ها تغییر دهید. این ماژول برای انتقال داده ها در پروژه‌های رباتیک، اینترنت اشیاء IoT و ارتباط دستگاه‌های مختلف از جمله میکروکنترلرها و کامپیوترها استفاده می شود.



ویژگی‌های ماژول بلوتوث HC-05 با برد کمکی

  • ولتاز ۳٫۳ ولت
  •  فرکانس  ISM Band 2.4Hhz
  • حساسیت ۸۴dBm
  • بلوتوث کلاس ۲ ، برد ۱۰ الی ۳۳ متر
  • حداکثر سرعت ۲٫۱Mbps
  • مدولاسیون   GFSK
  • دارای مد master ,slave
  •  محدوده دمای کاری ۲۵- الی ۷۵ درجه سانتی گراد
  • پروتکل  ارتباطی USART

پایه های pinout ماژول بلوتوث HC-05 با برد کمکی - دانشجو کیت

به همراه ماژول بلوتوث HC-05 چه وسایلی بخریم؟

برای استفاده از ماژول بلوتوث HC-05، نیاز به چند وسیله است که عبارتند از:

  • ماژول بلوتوث HC-05
  • مبدل USB به TTL برای اتصال ماژول به کامپیوتر یا میکروکنترلر
  • کابل‌های اتصال برای اتصال ماژول به مبدل USB به TTL
  • منبع تغذیه با ولتاژ ۳.۳ ولت برای تغذیه ماژول
  • در صورت نیاز به استفاده با آردوینو یک نوع برد Arduino هم بایستی تهیه شود.



همچنین، برای اتصال ماژول بلوتوث HC-05 به یک میکروکنترلر، نیاز به پلاک‌برد و سایر قطعات مرتبط با اینترفیس کاربری مورد نیاز دارید، به عنوان مثال میکروکنترلر، کانکتورهای پین‌هدر و غیره را نیاز دارید.

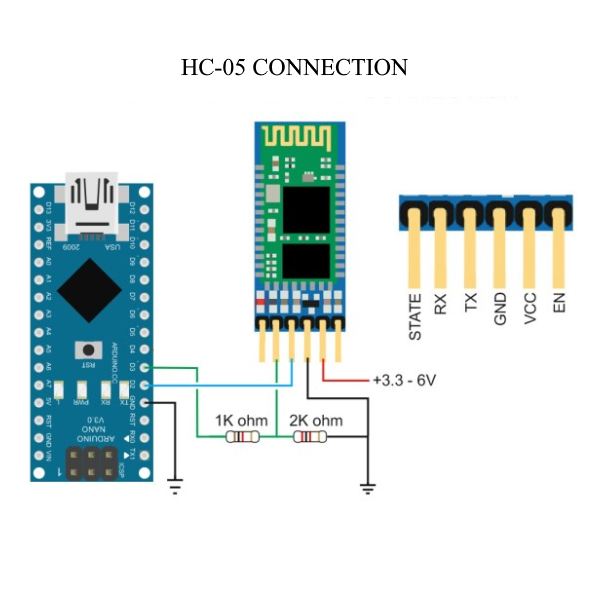

نحوه اتصالات ماژول HC-05 به آردوینو در تصویر زیر برای راهنمایی بیشتر آماده شده‌است:

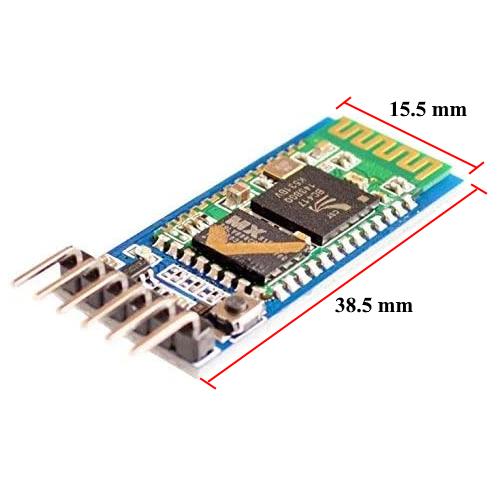

 نحوه اتصالات ماژول بلوتوث HC05 ابعاد ماژول بلوتوث HC05
